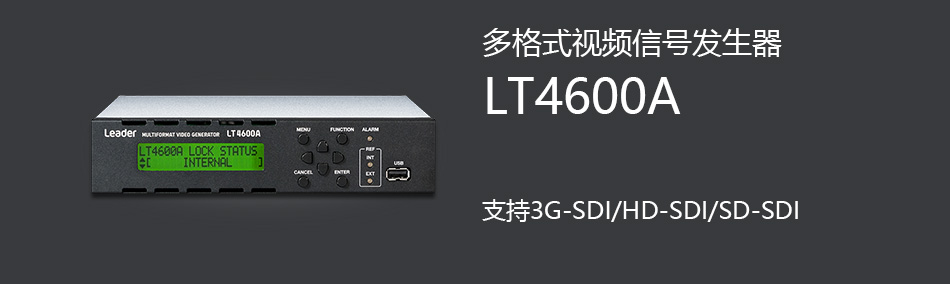

LT 4600A多格式視頻信號發生器是一款1U半機架尺寸的小型SDI視頻信號發生器，支持三速SDI（3G-SDI/HD-SDI/SD-SDI）格式。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
三速SDI
支持3G（A級，B級），HD（包括雙鏈路）和SD。獨立2系統2個輸出。測試圖案和時間可以分別調整。（但是，3G-B和HD（DL）為1系統）
ID字符的疊加
ID字符可以疊加在畫面上的任意位置。此外，可以通過水平滾動或閃爍顯示確認凍結狀態。
標識的疊加
可以在畫面的任意位置上疊加最大尺寸為320（dot）×240（line）（QVGA尺寸）的標識。該標識是由位圖變換的4級灰度單色數據。
安全區域標記
90％和80％的安全區域標識可以疊加在畫面上，寬高比4:3的標記也可以疊加在3G和HD上。
圖案滾動
具有使圖案在8個方向上滾動的功能。此外，速度也可以改變。
內嵌音頻的疊加
在3G-B中，可以疊加32ch（鏈路A，鏈路B，每個4ch×4組）的內嵌音頻。在3G-A，HD，SD中，可以疊加16ch（4ch×4組）的內嵌音頻。每個通道可以設定頻率，電平等。
口型同步圖案
輸出視頻和音頻同步時的口型同步圖案。通過使用LV5770（A），LV5800（A），LV7770，可以準確測定SDI信號上視頻和音頻的口型同步。

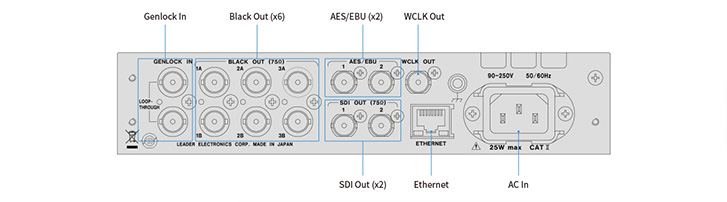

同步鎖定功能
可以與NTSC / PAL黑場信號和HD 3值同步信號同步。也可以對應具有場參考脈沖的NTSC / PAL黑場信號，以及具有10場ID的NTSC黑場信號。此外，在同步鎖定輸入發生故障的情況下，可以使用保持同步功能。
模擬黑色輸出
具有獨立的3系統黑色信號輸出。通過選擇NTSC / PAL黑場信號，或者與SDI輸出格式相同系統的時鐘頻率的HD 3值同步信號，可以改變時序。也可以對應具有場參考脈沖的NTSC / PAL黑場信號，以及具有10場ID的NTSC黑場信號。
字時鐘輸出
可以輸出1系統的與視頻信號同步的48kHz的字時鐘。
AES/EBU串行數字音頻輸出
可以輸出2系統的與視頻信號同步的48kHz的AES/EBU。
以太網絡
支持SNMP標準，因此可以很容易的納入網絡環境。
外部存儲器
使用前面板上的USB存儲器，可以很容易的升級和寫入并保存用戶數據。
預設功能
內部最多可以儲存10種預設。并可以調用使用中已注冊預設，并可以使用相同的設置啟動。
AC電源
AC 90～250V，功耗25W max.
LT 4600A多格式視頻信號發生器是一款1U半機架尺寸的小型SDI視頻信號發生器，支持三速SDI（3G-SDI/HD-SDI/SD-SDI）格式。
除了彩條和SDI校驗字段等測試圖案輸出，還具有ID字符，QVGA尺寸標識，安全區標志，疊加內嵌音頻，外部參考輸入信號的同步鎖定功能，以及3系統模擬黑色信號輸出等各種功能。

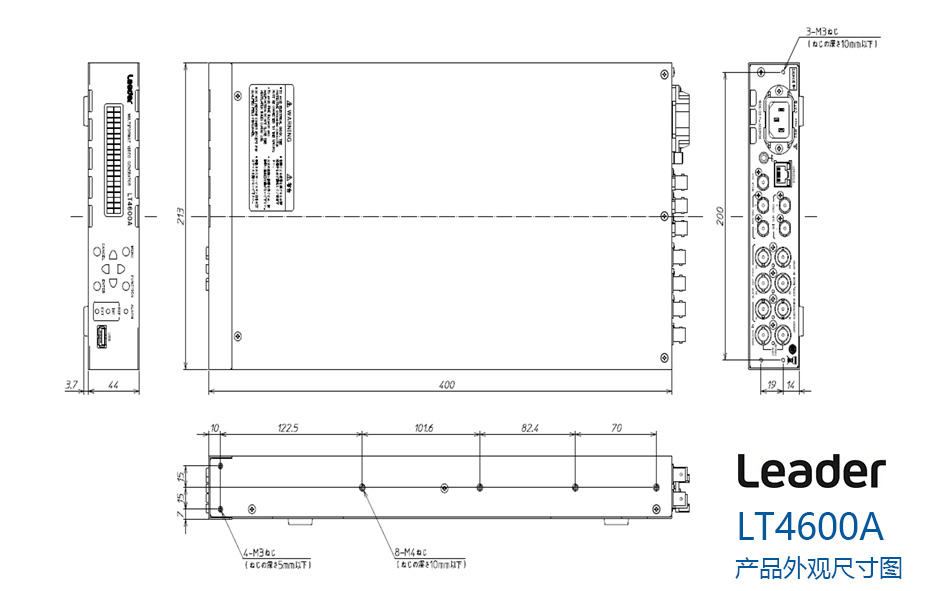

產品外觀尺寸
